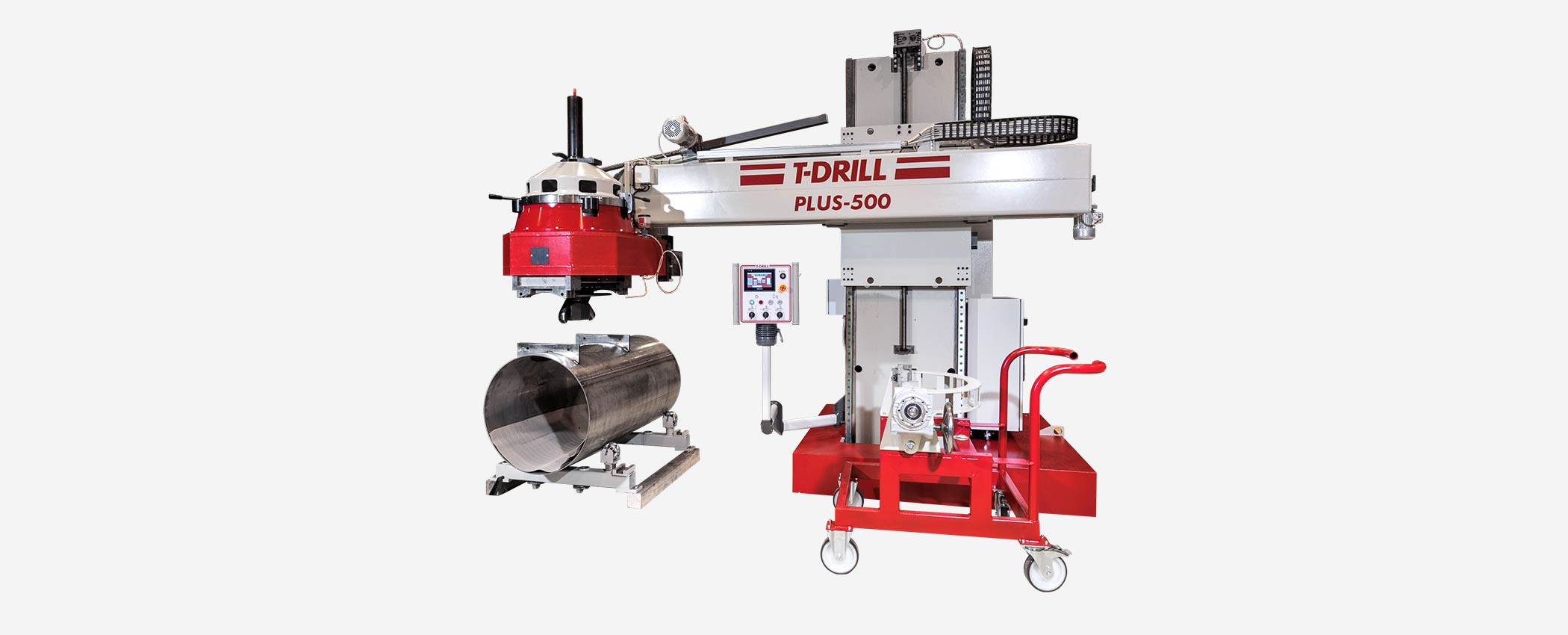

T-Drill Plus 500 Aushalssystem
T-DRILL PLUS-500 ist ein neues, leistungsfähiges und wettbewerbsfähiges T-DRILL- System, das für die Bearbeitung von großen Rohren und Behältern entwickelt wurde. Es ist für die meisten verformbaren Materialien geeignet.
Typische Anwendungen für den Plus-500 sind Tanks und Behälter (einschließlich Druckbehälter und große Behälter), große Rohrleitungskomponenten, Schiffbau und Spezialausrüstung. Der Rohrdurchmesserbereich reicht von 273 mm bis unbegrenzt (von Fall zu Fall zu prüfen) und der Bundbereich hauptsächlich von Ø219-508 mm.
Mit einem optionalen Werkzeugadapter ist auch ein Manschettenbereich von Ø21,3-219 mm möglich. Für diesen Bereich gibt es zwei alternative Werkzeugoptionen: Eine für SCH 10 (TEC-Standardwerkzeuge) und eine für SCH 40-Rohre (TEC-HD-Werkzeuge).
PLUS-500 eignet sich auch für das Bördeln von Blechen und Platten. Die maximale Wandstärke von rostfreiem Stahl (z.B. AISI 304 und AISI 316) beträgt 15 mm für Muffen Ø219-508 mm.
Die PLUS-500 kann zur Herstellung von Muffen an Rohren verwendet werden, die sich in horizontaler oder vertikaler Position befinden. Der große Vorteil der PLUS-500 besteht darin, dass sie nicht nur für die Herstellung von Manschetten von oben verwendet werden kann (traditionelles Manschettenverfahren), sondern auch in einem beliebigen Winkel (bis zu 90°) gekippt werden kann, so dass der Vorgang auch von der Seite des Rohrs aus durchgeführt werden kann.
Datenblätter und weiterführende Informationen
| Einheit A | Einheit B | |
|---|---|---|
| Mögliche Aushalsungsgrößen | Ø219,1 – 508 mm (8” – 20”) | Ø21,3 – 219,1 mm (1/2” – 8”) |
| Grundrohr | 219,1 – ~1600 mm (8” – ~64”) | 33,7 – ~609,6 mm (1” – ~24”) |
| Spannung | 380 – 440 V / 50/60 Hz – 3-Phasen | 380 – 440 V / 50/60 Hz – 3-Phasen |
| Luftdruck | 6 bar / 90 psi | 6 bar / 90 psi |
| Motor der Hydraulik | 15,5 kW – Max Sicherungen: 3x100A | 15,5 kW – Max Sicherungen: 3x100A |
| Maximale Plattengröße | 2500 (opt. 3000 mm) | 2500 (opt. 3000 mm) |
