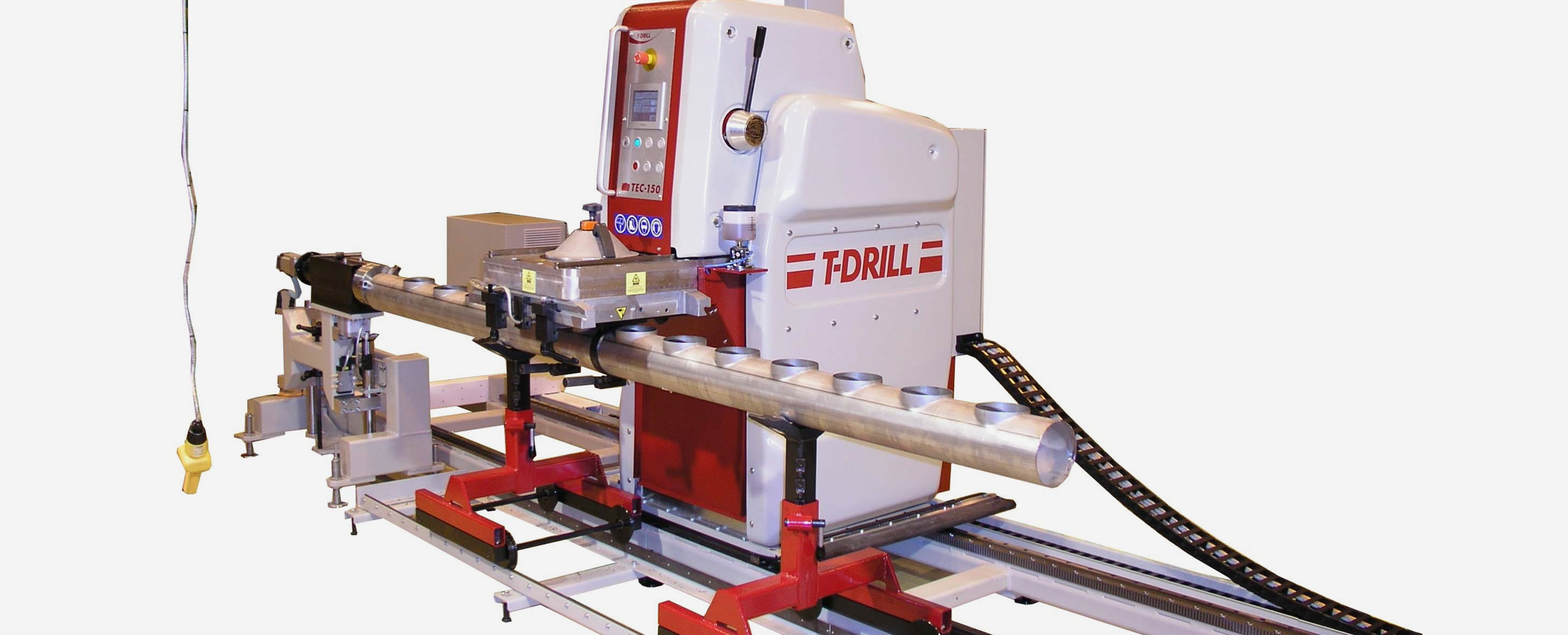

T-Drill TEC-150 mit automatischem Positioniertisch

Der NC-gesteuerte Messtisch gewährt eine kontrollierte und präzise axiale und radiale Postionierung des Grundrohrs Die Abstände und Winkellagen der Aushalsungen können zueiander oder von einem Startpunkt aus festgelegt werden.

Die Maschine bewegt sich auf Schienen am Rohr entlang. Die maximale Rohrlänge beträgt 6000 mm. Das Rohr wird auf die eingestellte Winkellage gedreht.

Positioniertisch 6000

Automatische Positionierung des Grundrohrs
Rohrdurchmesser 26.9 – 410 mm
Rohrlänge min. 3 x A.D. und max. 6000 mm
Toleranz:
Länge +/- 0.5 mm (Maschine); +/- 1.0 mm (Rohr)
Winkel +/- 0.5º (Maschine); +/- 1.0º (Rohr)
Digitale Anzeige von Länge und Winkel

Aushalsung: 21,3 – 168,3 mm
Grundrohr: 26,9 -410 mm
Bearbeitungszeit: 3 – 7 Minuten
Material: Aluminium; Kupfer; Edelstahl;Stahl

Datenblätter und weiterführende Informationen

TEC-150 Wert
Geeignetes Aushalsmaterial Eisen, Edelstahl, Aluminium, Kupfer, Kupfer-Nickel
Durchmesser Verzweigungsrohr 21,3 – 168,1 mm, optional 219,1 mm (Vorloch für 219,1-mm-Aushalsung wird separat hergestellt)
Durchmesser Grundrohr 33,7–550 mm
Kleinere Grund-/Abzweigrohre sind per Kugelaushalsung Methode möglich; Bitte kontaktieren Sie uns!
Max. Wandstärke Siehe Lastdiagramm
Stromversorgung 200-240 V / 50 Hz /60 Hz, 3-Phasen
400-480 V / 50 Hz /60 Hz, 3-Phasen
Sicherungen Max 3 x 63A
Anschlussleistung 5 kW
Luftdruck 6–8 bar
Luftverbrauch 50 l/min
Abmessungen Maschine Siehe Anordnungszeichnung
Packungsabmessungen 1900 x 1350 x 2050 mm (L x W x H)
Nettogewicht 1000 kg
Bruttogewicht 1300 kg
Geräuschpegel Max 85 dB
