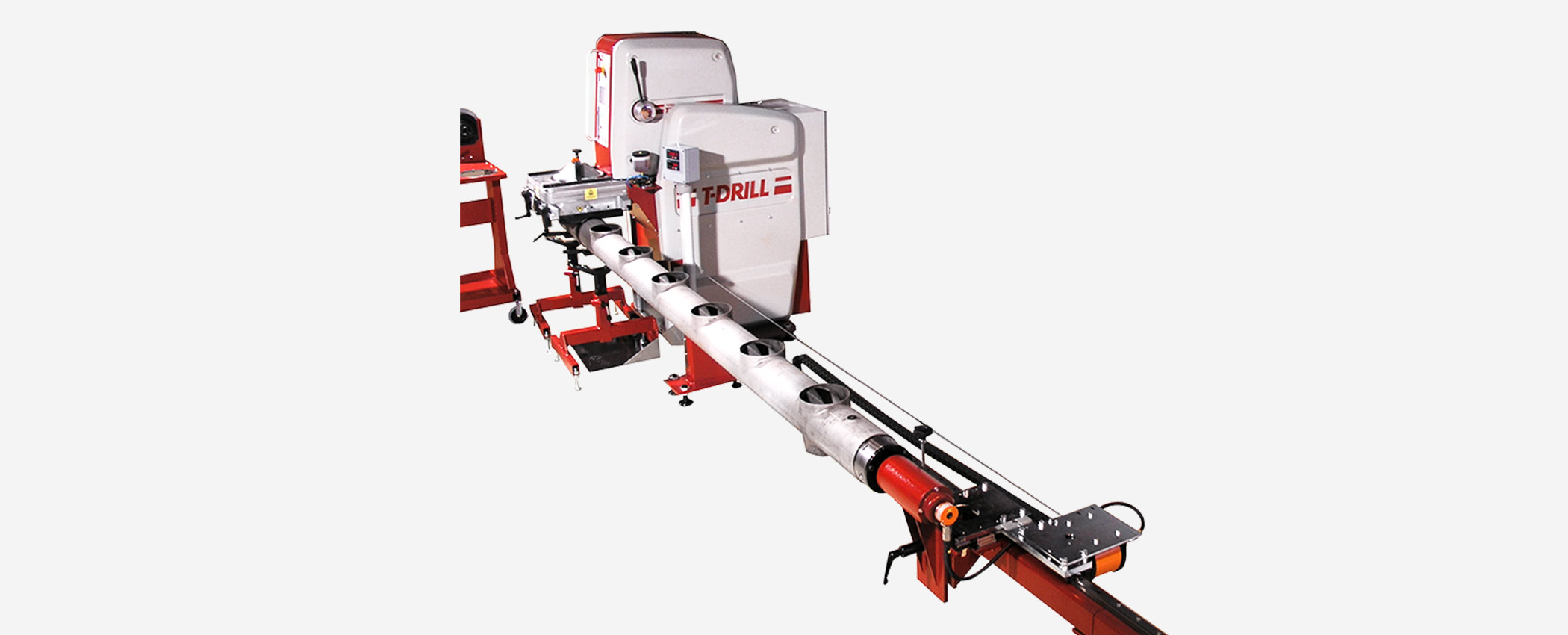

T-Drill TEC-150-8 mit manuellem Positioniertisch

Der Messtisch gewährt eine kontrollierte und präzise axiale und radiale Postionierung des Grundrohrs
Die Abstände und Winkellagen der Aushalsungen können zueiander oder von einem Startpunkt aus festgelegt werden.
Es gibt zwei Standard-Längen 3000 mm und 6000 mm.

Positioniertisch 3000

Manuelle Positionierung des Grundrohrs
Rohrdurchmesser 28 – 330 mm
Rohrlänge min. 3 x A.D. und max. 3000 mm
Toleranz:
Länge +/- 0.5 mm (Maschine); +/- 1.0 mm (Rohr)
Winkel +/- 0.5º (Maschine); +/- 1.0º (Rohr)
Digitale Anzeige von Länge und Winkel

Positioniertisch 6000

Manuelle Positionierung des Grundrohrs
Rohrdurchmesser 28 – 330 mm
Rohrlänge min. 3 x A.D. und max. 6000 mm
Toleranz:
Länge +/- 0.5 mm (Maschine); +/- 1.0 mm (Rohr)
Winkel +/- 0.5º (Maschine); +/- 1.0º (Rohr)
Digitale Anzeige von Länge und Winkel

Aushalsung: 21,3 – 219,1 mm
Grundrohr: 33.7 – 560 mm
Bearbeitungszeit: 3 – 7 Minuten
Material: Aluminium; Kupfer; Edelstahl; Stahl

Datenblätter und weiterführende Informationen

TEC-150-8 Wert
Aushalsdurchmesser 21,3 – 219,1 mm (Vorloch für 219,1-mm-Aushalsung wird separat hergestellt)
Durchmesser Grundrohr Ø33,7–550 mm
Rohrmaterial Baustahl, Edelstahl rostfrei, CuNi und Kupfer, Aluminium
Stromversorgung 200-240 V/ 50/60 Hz, 3-Phasen
400-480 V/ 50/60 Hz, 3-Phasen
Nennleistung 5 kW
Sicherungen Max 3 x 63A
Nettogewicht 1000 kg
Abmessungen Maschine Siehe Anordnungszeichnung
