T-DRILL S-54 TCS Aushalssystem

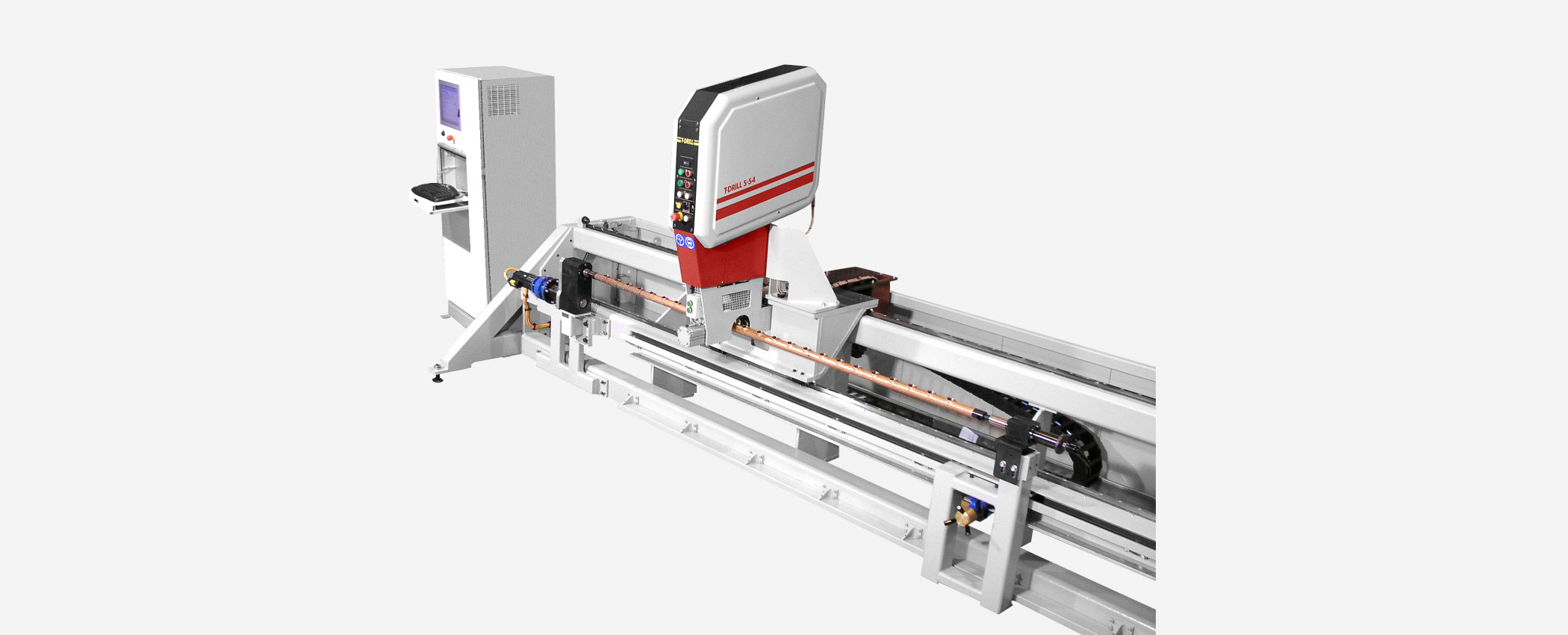

Die S-54 TCS ist die höchst automatisierte Maschine zur Herstellung von Verteilern. Das Aushalsmodul bewegt sich am Rohr entlang und spart so Stellplatz. Dieses System mit PC-Steuerung ist voll programmierbar in 2 Achsen. Optional kann eine Barcodeleser zur Auswahl des Programms genutzt werden. Das Rohr wird an beiden Enden in der S-54 TCS befestigt und das entsprechende Programm wird gewählt. Die S-54 TCS fertigt den kompletten Verteiler.

Die maximale Rohrlänge beträgt je nach Ausführung 1500, 3000 oder 6000 mm. Andere Längen sind auf Anfrage verfügbar. Über die interakive, benutzerfreundliche Bildschirmeingabe werden die Parameter eingegeben. Programme werden auf Festplatte gespeichert. Die Schmierung erfolgt automatisch über eine Minimalmengendosierung.
Kupfer und Aluminium: Aushalsdurchmesser 6 – 54 mm
Stahl und Edelstahl: Aushalsdurchmesser 10 – 54 mm

Aushalsung: 6- 54 mm
Grundrohr: 8 – 108 mm
Material: Aluminium, CuNi, Edelstahl, Kupfer, Messing, Stahl

Datenblätter und weiterführende Informationen

Technische Informationen S-54

S-54 Kupfer, Aluminium, Messing Stahl Edelstahl
Versorgungsspannung 200-240 V / 50 Hz /60 Hz, 3-Phasen
400-480 V / 50 Hz /60 Hz, 3-Phasen
Aushalsdurchmesser Ø6–54 mm Ø10–54 mm Ø10–54 mm
Durchmesser des Grundrohrs Ø8–108 mm Ø10–108 mm Ø10–108 mm
Spindelgeschwindigkeit 190–1000 upm 150–1050 upm 60–890 upm
Nennleistung 3 kW 3 kW 3 kW
Druckluftversorgung 6 bar / 90 psi 6 bar / 90 psi 6 bar / 90 psi
Luftverbrauch 55 L/Min 55 L/Min 55 L/Min
Sicherungen 3 x 16 – 25 (min – max) 3 x 16 – 25 (min – max) 3 x 16 – 25 (min – max)
Gewicht 200 kg 200 kg 200 kg
Dimensionen 930 x 280 x 1130 mm (TxWxH) 930 x 280 x 1130 mm (TxWxH) 930 x 280 x 1130 mm (TxWxH)
Geräuschpegel <70 dB(A) <70 dB(A) <70 dB(A)

Hinweis: Die oben aufgeführten Werte dienen nur zur Orientierung.



Technische Informationen Tube Branching Center TBC

TBC Wert
Durchmesser des auszuhalsenden Rohrs Ø 8–108 mm
Mindestlänge des auszuhalsenden Rohrs ~ 85 mm
Höchstlänge des auszuhalsenden Rohrs 1500, 3000 or 6000 mm
Toleranz zwischen zwei aufeinander folgenden Aushalsungen +/- 0.20 mm
Anschlussleistung 7 kW
Dimensionen (AFT 2500) + S-54 10000 x 3200 x 2200 mm (L x W x H)
Gewicht(TBC 6000) 3000 kg

Hinweis: Die oben aufgeführten Werte dienen nur zur Orientierung.
