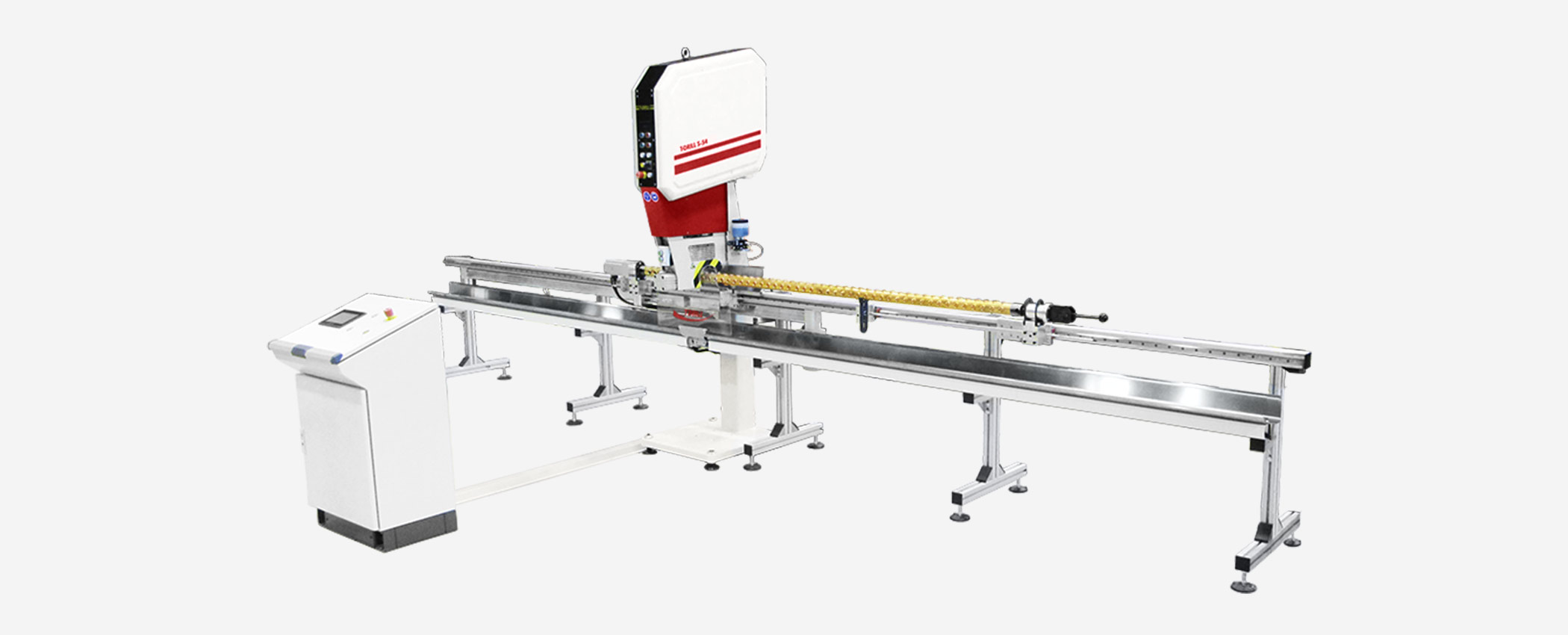

T-Drill S-54 AFT

S-54 Aushalsmaschine mit automatischer Positionierung (AFT) ist die Lösung zur Herstellung von Verteilern mit Aushalsungen von 6 bis 54 mm.
Die AFT ist einem Universal-Spannsystem versehen, um Werkzeugkosten und Umrüstzeiten zu sparen.
Die NC-Steuerung hat eine Kapazität zur Speicherung von 99 verschiedenen Programmen für die Längsbewegung.
Jedes Programm fertigt eine Reihe von Aushalsungen (1-Achse).
Die AFT kann optional mit einer manuellen radialen Achse geliefert werden.

Die Standard-Tischlängen sind für Rohre von 1500, 2500 und 4500 mm. Andere Längen sind auf Anfrage erhältlich.
Der Durchmesser des Grundrohrs reicht von 8 bis 108 mm.
Der Aushalsdurchmesser beträgt für Kupfer und Aluminium 6 – 54 mm; für Stahl und Edelstahl 10 bis 54 mm. Die minimale Rohrlänge ist 50 mm.

Aushalsung: 6- 54 mm
Grundrohr: 8 – 108 mm
Material: Aluminium, CuNi, Edelstahl, Kupfer, Messing, Stahl

Datenblätter und weiterführende Informationen

Technische Informationen S-54

S-54 Kupfer, Aluminium, Messing Stahl Edelstahl
Versorgungsspannung 200-240 V / 50 Hz /60 Hz, 3-Phasen
400-480 V / 50 Hz /60 Hz, 3-Phasen
Aushalsdurchmesser Ø6–54 mm Ø10–54 mm Ø10–54 mm
Durchmesser des Grundrohrs Ø8–108 mm Ø10–108 mm Ø10–108 mm
Spindelgeschwindigkeit 190–1000 upm 150–1050 upm 60–890 upm
Nennleistung 3 kW 3 kW 3 kW
Druckluftversorgung 6 bar / 90 psi 6 bar / 90 psi 6 bar / 90 psi
Luftverbrauch 55 L/Min 55 L/Min 55 L/Min
Sicherungen 3 x 16 – 25 (min – max) 3 x 16 – 25 (min – max) 3 x 16 – 25 (min – max)
Gewicht 200 kg 200 kg 200 kg
Dimensionen 930 x 280 x 1130 mm (TxWxH) 930 x 280 x 1130 mm (TxWxH) 930 x 280 x 1130 mm (TxWxH)
Geräuschpegel <70 dB(A) <70 dB(A) <70 dB(A)

Hinweis! Die obigen Werte dienen nur als Anhaltspunkt.



Technische Spezifikationen AFT

AFT Wert
Durchmesser des auszuhalsenden Rohrs Ø 8–108 mm
Mindestlänge des auszuhalsenden Rohrs 50 mm
Höchstlänge des auszuhalsenden Rohrs 1500, 2500, 3500, 4500, 6000 or 8000 mm
Toleranz zwischen zwei aufeinander folgenden Aushalsungen +/- 0.25 mm
Anschlussleistung 0.6 kW
Luftverbrauch 65 l/min
Dimensionen (AFT 2500) + S-54 2930 x 6710 x 2300 mm (L x W x H)
Gewicht(AFT 2500) 400 kg

Hinweis! Die obigen Werte dienen nur als Anhaltspunkt.
